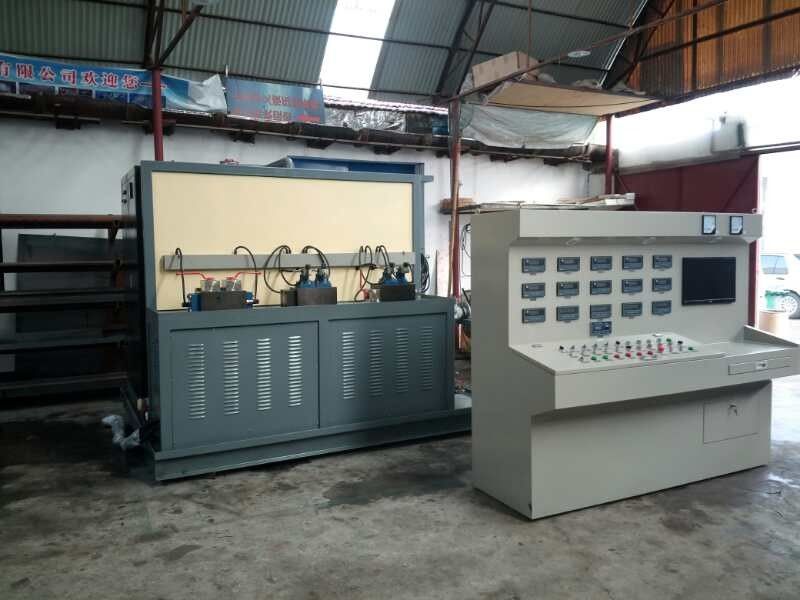

Zaawansowane hydrauliczne stanowisko badawcze do kompleksowych rozwiązań badawczych

Płyty testowe z hydrauliczną pompą do naprawy koparek

z komputerem i SIEMENS PLC

Niniejsze stanowisko badawcze ma zamkniętą strukturę zbiornika oleju, co umożliwia pracę w środowisku pyłowym, ale użytkownicy powinni zwracać uwagę na regularne czyszczenie próbek na stanowisku badawczym,w celu zapewnienia dobrego rozpraszania ciepła systemu hydraulicznego i czystości oleju.

YST 500 jest kompleksowym profesjonalnym stanowiskiem testowym, które jest przeznaczone do testowania pompy hydraulicznej / silnika, a także testowania naprawionego silnika pompowego.YST 500 wybiera krajowe i zagraniczne wysokiej jakości komponenty i akcesoria hydrauliczne, więc ma zalety kompaktowej struktury, niezawodnej jakości, rozsądnej konstrukcji,Łatwość obsługi i konserwacji oraz inne cechy/ Jest zgodny z chińską normą GB3766-88 "system hydrauliczny ogólnych warunków technicznych" , w którym każde żądanie badania może być spełnione przez YST 500/

Główne parametry

• Wymiary i główne parametry

Waga: 3 tony

Wymiar zewnętrzny:

Podstawa jazdy: 1400*2100*1600mm

Główny zbiornik oleju i stolik sterujący zaworem: 2700*2050*2030mm

Moc napędowa: 110 kW

Silnik pomocniczy: pompa podciśnienia niskiego oleju o mocy 22 kW jest pompą płaszczykową, 45V-75A

Silnik pomocniczy: 22 kW, wysokotlakia pompa olejowa A2F23/31

Maksymalny przepływ: 500L+500L

2. główną konfigurację i parametry stanowiska badawczego

Tryb jazdy: silnikiem elektrycznym

Prędkość: 4-palny silnik, 0 ‰ 3000 r/min (zaleca się stosowanie poniżej 2300 r/min)

Tryb obciążenia: wersja komputerowa; zarówno tryb ręczny, jak i automatyczny do obciążenia ciśnieniem,

Sposób dostaw oleju: samodzielne wchłanianie i siłowe

Tryb wyświetlania: cyfrowy licznik i wyświetlacz komputerowy

Tryb działania: ręczne i automatyczne działanie

3 medium robocze:Olej hydrauliczny ISOVG46

4. objętość zbiornika olejuZaprojektowano 1250 l, w rzeczywistości 1200 l.

5Wymóg czystości oleju:

GB/T14039 19/16 ((klasy NAS10)

IV: Instrukcja montażu

1Po przyjeździe tego systemu hydraulicznego sprawdź, czy wszystko jest zgodne z wymaganiami, czy próba spełnia wymagania projektowe i czy występuje jakiekolwiek uszkodzenie.skontaktować się bezpośrednio z producentem.

• Po zainstalowaniu każdej części układu hydraulicznego należy upewnić się, że przed dopasowaniem węży do tego urządzenia nie spadnie pokrywa lub owijanie każdego zewnętrznego otworu oleju,aby uniknąć zanieczyszczenia tego systemu hydraulicznego.

• Po przeniesieniu tego układu hydraulicznego do pozycji do montażu, mocować go mocno, aby uniknąć jakiegokolwiek wpływu na działanie tego układu hydraulicznego.

• Po każdej części tego systemu hydraulicznego jest na ich

odpowiednią pozycję, dopasować węże do układu hydraulicznego zgodnie z rysunkiem hydraulicznego.

5. Podczas pracy połączeniowej, nie pominąć ani uszkodzić żadnej pieczęci,

6Po zakończeniu instalacji, proszę podłączyć elementy elektryczne zgodnie z schematem okablowania.
