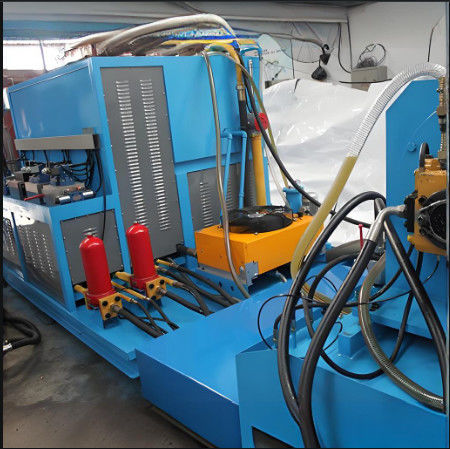

Certyfikowane CE stanowisko badawcze silnika hydraulicznego do naprawy urządzeń budowlanych

Pompy hydrauliczne / próby silnika

I. cechy strukturalne.

1.

Silnik elektryczny jest układem napędowym całego stanowiska testowego.Struktura ma charakterystyczne charakterystyki małych rozmiarów, lekka waga, kompaktowa konstrukcja i łatwa instalacja itp.

2.

Wykorzystuje konstrukcję hydraulicznego zintegrowanego bloku, tak, że system ma mniej wyciek kompaktowej struktury, a wygodę do montażu i demontażu

3, węże olejowe są uporządkowane, przejrzyste i łatwe w obsłudze i montażu.

III Główne parametry

• Wymiary i główne parametry

Waga: 3 tony

Owymiar zewnętrzny:

Podstawa jazdy: 1400*2100*1600mm

Główny zbiornik oleju i stolik sterujący zaworem: 2700*2050*2030mm

Moc napędowa: 110 kW

Silnik pomocniczy: pompa podciśnienia niskiego oleju o mocy 22 kW jest pompą płaszczykową, 45V-75A

Silnik pomocniczy: 22 kW, wysokotlakia pompa olejowa A2F23/31

Maksymalny przepływ: 500L+500L

2. główną konfigurację i parametry stanowiska badawczego

Tryb jazdy: silnikiem elektrycznym

Prędkość: 4-palny silnik, 0 ‰ 3000 r/min (zaleca się stosowanie poniżej 2300 r/min)

Tryb obciążenia: wersja komputerowa; zarówno tryb ręczny, jak i automatyczny do obciążenia ciśnieniem,

Sposób dostaw oleju: samodzielne wchłanianie i siłowe

Tryb wyświetlania: cyfrowy licznik i wyświetlacz komputerowy

Tryb działania: ręczne i automatyczne działanie

3 medium robocze:Olej hydrauliczny ISOVG46

4. objętość zbiornika olejuZaprojektowano 1250 l, w rzeczywistości 1200 l.

5Wymógczystośćz oleju:

GB/T14039 19/16 ((klasy NAS10)

IV: Instrukcja montażu

1Po przyjeździe tego systemu hydraulicznego sprawdź, czy wszystko jest zgodne z wymaganiami, czy próba spełnia wymagania projektowe i czy występuje jakiekolwiek uszkodzenie.skontaktować się bezpośrednio z producentem.

• Po zainstalowaniu każdej części układu hydraulicznego należy upewnić się, że przed dopasowaniem węży do tego urządzenia nie spadnie pokrywa lub owijanie każdego zewnętrznego otworu oleju,aby uniknąć zanieczyszczenia tego systemu hydraulicznego.

• Po przeniesieniu tego układu hydraulicznego do pozycji do montażu, mocować go mocno, aby uniknąć jakiegokolwiek wpływu na działanie tego układu hydraulicznego.

• Po każdej części tego systemu hydraulicznego jest na ich

odpowiednią pozycję, dopasować węże do układu hydraulicznego zgodnie z rysunkiem hydraulicznego.

5. Podczas pracy połączeniowej, nie pominąć ani uszkodzić żadnej pieczęci,

6Po zakończeniu instalacji, proszę podłączyć elementy elektryczne zgodnie z schematem okablowania.

• Instrukcja wprowadzenia do eksploatacji
  • Po zainstalowaniu tego układu hydraulicznego, zgodnie z hydraulicznego schematu zasady, schematu okablowania obwodu, sprawdzić, czy każda część układu hydraulicznego jest prawidłowo zainstalowana,rurociąg jest prawidłowo podłączony, przewody elektryczne są prawidłowo podłączone, w przeciwnym razie terminowo rozwiązać.

• Odkręć pokrywę filtra powietrza, dodaj olej hydrauliczny do zbiornika do maksymalnej granicy miernika poziomu płynu za pomocą filtracyjnej maszyny, której dokładność filtracji nie jest niższa niż 20 um przez filtr powietrza,a następnie przywrócić filtr powietrza.

• /Zwróć wszystkie przyciski regulacyjne /na stole sterowania /w kierunku przeciwnym do ruchu wskazówek zegara /na zero.

• Przycisnąć silnik elektryczny, jeśli nie może się uruchomić, ponownie regulować obwód.
