Szczegóły produktu
Miejsce pochodzenia: Prowincja Shandong w Chinach
Nazwa handlowa: YiZhi
Orzecznictwo: CE / ISO
Numer modelu: YST380
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: USD 20000--60000
Szczegóły pakowania: Film
Czas dostawy: 50 dni
Zasady płatności: T/T
Możliwość Supply: 1 jednostka na 50 dni
Nazwa produktu: |
Stanowisko testowe pompy hydraulicznej |
Moc napędowa: |
75-160 kW |
Celem: |
Do naprawy pomp i silników hydraulicznych |
Prędkość obrotowa: |
0-3000 obr./min poprzez sterowanie częstotliwością |
Obciążenie ciśnieniowe: |
31Mpa--42Mpa |
PRZEPŁYW: |
≦ 500 l/min |
Tryb wyświetlania: |
cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego. Dopływ oleju: samozasysając |
Dostawa oleju:: |
Samozasysające i wymuszone doprowadzanie oleju. |
Metoda chłodzenia: |
Chłodnica chłodzona powietrzem |
Ochrona przed nagłym zatrzymaniem: |
- Tak, proszę. |
Gwarancja: |
1 rok |
Drukowanie raportu z testu: |
- Tak, proszę. |
Nazwa produktu: |
Stanowisko testowe pompy hydraulicznej |
Moc napędowa: |
75-160 kW |
Celem: |
Do naprawy pomp i silników hydraulicznych |
Prędkość obrotowa: |
0-3000 obr./min poprzez sterowanie częstotliwością |
Obciążenie ciśnieniowe: |
31Mpa--42Mpa |
PRZEPŁYW: |
≦ 500 l/min |
Tryb wyświetlania: |
cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego. Dopływ oleju: samozasysając |
Dostawa oleju:: |
Samozasysające i wymuszone doprowadzanie oleju. |
Metoda chłodzenia: |
Chłodnica chłodzona powietrzem |
Ochrona przed nagłym zatrzymaniem: |
- Tak, proszę. |
Gwarancja: |
1 rok |
Drukowanie raportu z testu: |
- Tak, proszę. |

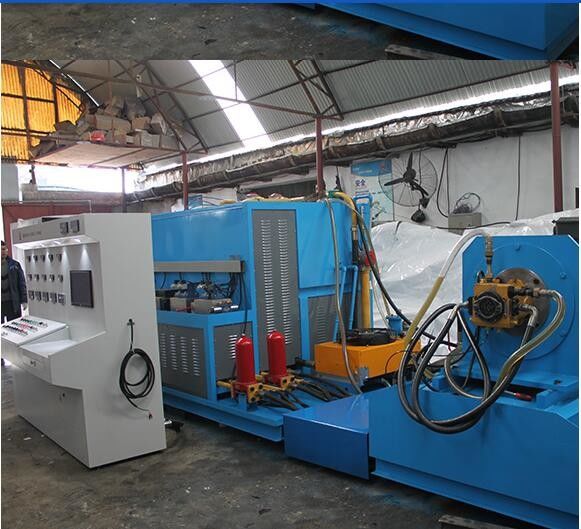

Podstawa badawcza pompy hydraulicznej
Konfiguracja funkcji i parametry badaniaławka:
hydrauliczne kompleksowe stanowisko badawcze może testować następujące elementy:
Badanie głównie: pompy hydrauliczne pojedyncze i podwójne; pompy hydrauliczne otwarte i zamknięte; badanie obciążenia silnika hydraulicznego o niskiej prędkości; silnik hydrauliczny o dużej prędkości (badanie warunków pracy pompy);Badanie ultrawysokiego ciśnienia i niskiego przepływu.
Dtryb przepływu: moc wyjściowa silnika elektrycznego 160 kW; prędkość 0-2000 r / min
Ltryb oading: Obciążenie pompy (silnika): obciążenie dwukierunkowe proporcjonalnego zaworu odciągającego, maksymalnie 45MPa
tryb dostarczania oleju: dwukierunkowe podawanie pompy oleju niskiego ciśnienia `oleju: 300 l / min (0-3 MPa) lub podawanie oleju samodzielnego;
Wypływ oleju wysokiego ciśnienia: 16L / min 0-30mpa
Danetryb wyświetlania:mechaniczny licznik (ciśnienie) cyfrowy wyświetlacz (pływ, prędkość, prąd, napięcie) wyświetlacz PLC 19 cali
1) Przepływ i ciśnienie: cyfrowy wyświetlacz L / min, MPa;
3) Poziom płynu jest bezpośrednio wyświetlany przez licznik poziomu płynu;
4) Jeśli element filtracyjny jest zablokowany i filtr jest wymieniany, czerwone światło wywołuje alarm;
5) Prędkość i temperatura są wyświetlane za pomocą cyfrowego wyświetlacza.
środek roboczy: olej hydrauliczny isovg46
Pojemność zbiornika: 1000L, faktyczne tankowanie 900l-950l
główna platforma pompowa: 2500 mm długość × szerokość 2100 mm × wysokość 2000 mm
Stolik kierowniczy z silnikiem: 2100 mm długości × 1550 mm szerokości × 1600 mm wysokości
Licznik sterujący: 2030 mm długość × szerokość 800 mm × wysokość 1800 mm
Główna konfiguracja
| Nie, nie, nie. | Opis | Tryb; | Kty | |
| 1 | Główny silnik napędowy | 160 kW | 1 | |
| 2 | Silnik | 22 kw+75 kw | 3 | |
| 3 | Kabina sterująca + przekształcacz częstotliwości | 1 set | ||
| 4 | Zawór odciągający działanie bezpośrednie | 2 | ||
| 5 | Zawór odciągający proporcjonalny | 6 | ||
| 6 | Zawór kontrolny | 5 | ||
| 7 | Zawór kierunkowy | 1 | ||
| 8 | Filtr oleju zwrotnego | 10 u | 3 | |
| 9 | Filtr odsyskowy | 100 u | 3 | |
| 10 | Zintegrowany blok | 4 | ||
| 11 | Zbiornik oleju i rurociąg akcesoryjny | 1 set | ||
| 12 | czujnik przepływu | 5 zestawów | ||
| 13 | Urządzenie cyfrowego wyświetlania | 9 zestawów | ||
| 14 | Pompy hydrauliczne | 200/200/16 | 3 | |
| 15 | zawór kulkowy | 10 | ||
| 16 | hydrauliczne węże | 1 zestaw | ||
| 17 | Badanie silnika pompy hydraulicznej | 1 set | ||
| 18 | Stacja główna, stacja pomocnicza | 1 set | ||
| 19 | Miernik ciśnienia | 12 | ||
| 20 | Voltometr i amperometr | 2 | ||
| 21 | Pozostałe akcesoria | 1 partia | ||
| 22 | Przepływomierze | 2 | ||
| 23 | Przepływomierze | 1 | ||
| 24 | Filtr olejowy | 1 | ||
| 25 | Przepływomierz ultrawysokiego ciśnienia | 2 | ||
| 27 | Komputer | 1 | ||
| 28 | Siemens PLC | 1 set | ||
