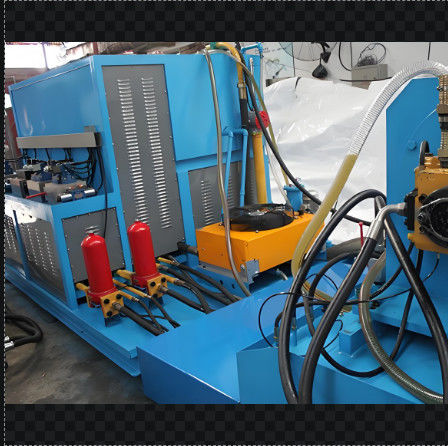

Maszyna do testowania pomp hydraulicznych o mocy 160 kW z komputerem

Pompy hydrauliczne/sztuka badawcza silników, do naprawy pomp lub silników

Przedmioty testowe

1,DBadanie przeniesienia:badanie ciśnienia bez obciążenia, badanie przemieszczenia

2,Badaniewydajność objętościowa: efektywność objętościowa w znamionowych warunkach pracy,

3.Oprzeładowaniet: maksymalny przemieszczenie pompy lub silnika hydraulicznego (wysoka prędkość), prędkość nominalna, działające przez 1 minutę lub krócej pod ciśnieniem znamionowym lub pod ciśnieniem maksymalnym

4.EzewnętrzneWyciek badanie: w badaniu powyżej sprawdzać wyciek części uszczelniających.

Charakterystyka konstrukcyjna:

1. Cały zestaw testowy jest napędzany przez silnik elektryczny.Konstrukcja ma niewielkie rozmiary, lekką wagę, kompaktowy układ i łatwość montażu, między innymi.

2Przyjmuje konstrukcję zintegrowanego bloku hydraulicznego, zapewniając mniejsze wycieki, kompaktową strukturę i ułatwiając montaż i demontaż.

3Wydobywające węże olejowe są ułożone w sposób uporządkowany, zapewniając jasny układ i ułatwiając obsługę i instalację.

Główne parametry:

1Wymiary i główne parametry:
Waga: 3 tony

Wyjściowy wymiar:
Podstawa jazdy: 1400 * 2100 * 1600 mm

Główny zbiornik oleju i stolik sterujący zaworem: 2700 * 2050 * 2030mm

Moc napędowa: 110 kW

Silnik pomocniczy: 22KW. Pompa pod niskim ciśnieniem jest pompą płaszczykową, 45V - 75A

Silnik pomocniczy: 22 kW. Wysokotlakia pompa olejowa A2F23/31

Maksymalny przepływ: 500L + 500L

2Główną konfigurację i parametry stanowiska badawczego:

Tryb jazdy: silnikiem elektrycznym

Prędkość: 4-pólowy silnik, 0 - 3000 r/min (zalecane jest użycie poniżej 2300 r/min)

Tryb ładowania: wersja komputerowa; zarówno tryb ręczny, jak i automatyczny dla ciśnienia ładowania

Sposób dostarczania ropy naftowej: samoabsorpcja i siła

Tryb wyświetlania: cyfrowy licznik i wyświetlacz komputerowy

Tryb działania: obsługa ręczna i automatyczna

3Środek roboczy: olej hydrauliczny ISOVG46

4Objętość zbiornika oleju: zaprojektowane 1250 L, 1200 L w rzeczywistości

5Wymóg czystości oleju: GB/T14039 19/16 (klasy NAS10)

Tryb podawania oleju:

Wypływ oleju z pompy oleju niskiego ciśnienia: 70 l/min 0-3MPa

Zaopatrzenie w olej do samoprzygotowywania

Pompa oleju pomocniczego o wysokim ciśnieniu: 18L/min 0-31,5Mpa

1# olej pomocniczy pompy pilotażowej: 15L/min 0-4Mpa

2# olej pomocniczy pompy pilotażowej: 15L/min 0-4Mpa

Tryb wyświetlania:

1. przez liczniki i komputery;

• Przepływ, temperatura i prędkość są wyświetlane cyframi;
• Ciśnienie jest wyświetlane przez licznik, a komputer odczytuje sygnał wysłany przez czujnik ciśnienia;
• Poziom oleju jest bezpośrednio wyświetlany przez miernik poziomu płynu
• Blokada filtra jest alarmowana przez czerwone światło i sygnał

Instrukcja montażu:

1. Po przyjeździe tego układu hydraulicznego sprawdź, czy wszystko spełnia wymagania.skontaktować się bezpośrednio z producentem.
2Przy montażu każdej części układu hydraulicznegozapewnić, aby przed podłączeniem węży do tego sprzętu nie odpadła pokrywa lub owija każdego zewnętrznego węzła olejowego, aby uniknąć zanieczyszczenia systemu hydraulicznego.
3Po przewiezieniu tego układu hydraulicznego do pozycji montażu, mocować go mocno, aby zapobiec wpływowi na działanie układu.
4Po umieszczeniu każdej części systemu hydraulicznego w prawidłowej pozycji, podłączyć węże dla systemu hydraulicznego zgodnie z rysunkiem pracy hydraulicznej.
5Podczas procesu podłączenia nie należy pominąć ani uszkodzić żadnej uszczelnienia.
6Po zakończeniu instalacji proszę podłączyć prąd.
