Użytkownikowi przyjazny cyfrowy zestaw badawczy pompy hydraulicznej dla optymalnej wydajności

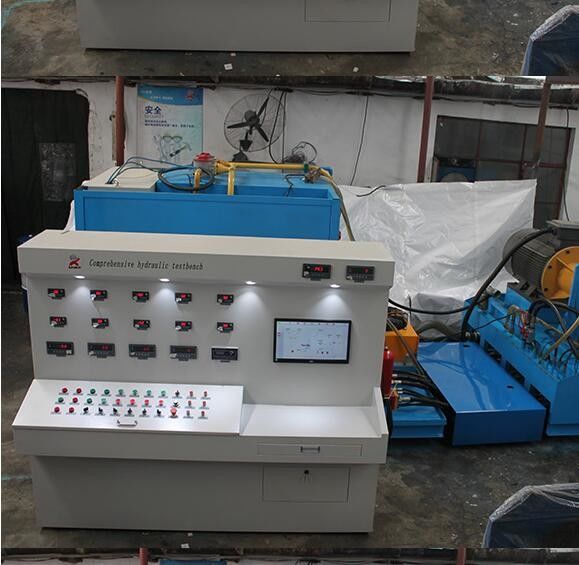

Zaawansowany zestaw badawczy pompy hydraulicznej

Specyfikacja

• Wymagania funkcjonalne:Dostępne do:główniebadane pompy hydrauliczne (pompy otwarte, pompy zamknięte, pompy podwójnie otwarte), badane silniki dużych prędkości.

i silnik hydrauliczny o niskiej prędkości jest testowany w prosty sposób.

Komputer znajdujący się na stanowisku badawczym zbiera dane z badania pompy hydraulicznej i silnika hydraulicznego, rejestruje je, a następnie tworzy krzywe wyświetlania i drukuje raport z badania.

BadaniePozycje:

1,DBadanie przeniesienia:badanie ciśnienia bez obciążenia, badanie przemieszczenia

2,Badaniewydajność objętościowa: efektywność objętościowa w znamionowych warunkach pracy,

3.Oprzeładowaniet: maksymalny przemieszczenie pompy lub silnika hydraulicznego (wysoka prędkość), prędkość nominalna, działające przez 1 minutę lub krócej pod ciśnieniem znamionowym lub pod ciśnieniem maksymalnym

4.EzewnętrzneWyciek badanie: w badaniu powyżej sprawdzać wyciek części uszczelniających.

• Badanie wspomagające zaworów hydraulicznych, cylindrów hydraulicznych itp.,

III. Fukładanie i parametry stanowiska badawczego

1.napędzaćWydanietryb: silnikiem elektrycznym, 160kw+5,5KW+5,5KW+0,75KW+0,75KW0,75KW

2,prędkośćdostosowanietryb: sterowanie przetwornikiem częstotliwości, 100-3000 r/min.

3,tryb ładowania: obciążenie w trzech kierunkach, za pomocą ręcznego zaworu odciągającego,

38Mpa+38Mpa+31,5Mpa

Można testować pompy trójkątne

4. dostawa oleju z stanowiska badawczego do testowanej pompy :: zarówno samodzielnie, jak i w sposób przymusowy

5.co można przetestować? stoisko badawcze bada głównie otwarte pompy hydrauliczne, pompy otwarte w tandemie, pompy zamknięte i silniki hydrauliczne dużych prędkości. , oraz pomocnicze zawory hydrauliczne do badań i cylindry hydrauliczne itp.

6 Na stanowisku badawczym można testować zarówno pompy obracające się w kierunku ruchu wskazówek zegara, jak i pompy obracające się w kierunku obrotowym.

7. stanowisko badawcze może generować i drukować sprawozdanie z badania.

8. stanowisko badawcze jest wyposażone w urządzenia filtracyjne do odzyskiwania oleju wyciekłego.

9Objętość zbiornika oleju: 1200 l

10. olej wprowadzany i olej wyprowadzany są filtrowane z funkcją alarmową

11.Sposób chłodzenia: chłodzący radiator

• maksymalny przepływ systemu: ¥380L/min+380L/min+150L/min

• maksymalny przepływ układu wspomagającego niskiego ciśnienia: ¥70L/min

Ciśnienie układu wspomagającego niskiego ciśnienia: 3Mpa

• Maksymalny przepływ układu wspomagającego wysokiego ciśnienia: 15 l/min

Ciśnienie systemu wspomagającego wysokiego ciśnienia: 31,5 Mpa

• System sterowania: 2 pompy i 4 drogi

• Główne szczegóły konfiguracji
