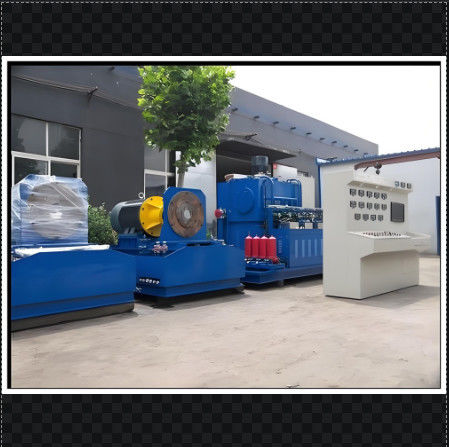

Kompleksowy zestaw badawczy pompy/silnika hydraulicznego

Kompleksowy zestaw badawczy pompy hydraulicznej

Funkcja i parametry stanowiska badawczego

1.napędzaćWydanietryb: silnikiem elektrycznym, 160kw+22KW+2.2KW+0,75KW+

2,prędkośćdostosowanietryb: sterowanie przekształcaczem częstotliwości 0-1500 r/min.

3,tryb ładowania: obustronne obciążenie, poprzez ręczny zawór odciągający, 42 Mpa, można testować pompy tandemowe.

4.wyświetlaczWydanietryb: prędkość obrotu, przepływ i temperatura są pokazywane w cyfrowych.metrach.

Ciśnienie jest wyświetlane przez licznik mechaniczny

Dostarczanie oleju z stanowiska badawczego do pompy wymaga badania: zarówno samodzielnie, jak i w sposób przymusowy

5.co można przetestować? stoisko badawcze bada głównie otwarte pompy hydrauliczne, pompy otwarte w tandemie, pompy zamknięte i silniki hydrauliczne dużych prędkości. , oraz pomocnicze zawory hydrauliczne do badań i silnik o niskiej prędkości, itp.

6 Na stanowisku badawczym można testować zarówno pompy obracające się w kierunku ruchu wskazówek zegara, jak i pompy obracające się w kierunku obrotowym.

7. stanowisko badawcze może generować i drukować sprawozdanie z badania.

8. stanowisko badawcze jest wyposażone w urządzenia filtracyjne do odzyskiwania oleju wyciekłego.

9Pojemność zbiornika oleju: 850-3000 l

10. olej wprowadzany i olej wyprowadzany są filtrowane z funkcją alarmową

Funkcja ławki badawczej

Badania przeprowadzane są głównie na pompach hydraulicznych jedno- lub podwójnie- lub potrójnie otwartych, lub na pompach hydraulicznych jedno- lub zamkniętych, lub na silnikach hydraulicznych o wysokiej prędkości osiowej itp.

Tryb jazdy: silnik elektryczny o mocy 160 kW (6 biegunów),

prędkość obrotowa: 0-1500 r/min (1000 r/minzaleca się)

Tryb załadunku: 1 załadunek dla pompy, poprzez zawór pomocniczy pilota i 3 metodę załadunku pętli,

maksymalne ciśnienie wynosi 35Mpa*2+31,5Mpa*1

• Obciążenie silnika hydraulicznego:

Tryb podawania oleju:

Wypływ oleju z pompy oleju niskiego ciśnienia: 70 l/min 0-3MPa

Zaopatrzenie w olej do samoprzygotowywania

Pompa oleju pomocniczego o wysokim ciśnieniu: 18L/min 0-31,5Mpa

1# olej pomocniczy pompy pilotażowej: 15L/min 0-4Mpa

2# olej pomocniczy pompy pilotażowej: 15L/min 0-4Mpa

Tryb wyświetlania:

1. przez liczniki i komputery;

• Przepływ, temperatura i prędkość są wyświetlane cyframi;
• Ciśnienie jest wyświetlane przez licznik, a komputer odczytuje sygnał wysłany przez czujnik ciśnienia;
• Poziom oleju jest bezpośrednio wyświetlany przez miernik poziomu płynu
• Blokada filtra jest alarmowana przez czerwone światło i sygnał

Oczyszczanie oleju: 8-stopniowa filtracja

Inną pompę olejową wyposażono do odzyskiwania oleju w rowie olejowej obszaru platformy.

Środek roboczy:olej hydrauliczny isovg46

Objętość ropy: 1000 l
