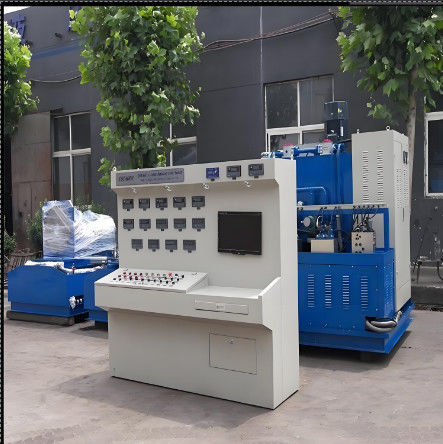

Kompleksowe stanowisko badawcze hydrauliczne do badań i konserwacji komponentów hydraulicznych

Kompleksowa hydrauliczna próba

W odniesieniu do naprawy i produkcji pomp, silników i cylindrów przeprowadza badania na pompach hydraulicznych (typy otwarte, zamknięte i podwójnie otwarte), silnikach hydraulicznych (wysokiej prędkości),i przeprowadza badania pomocnicze na cylindrach i zaworach hydraulicznych.

Do przedmiotów badań należą:

1. Badanie przemieszczenia: obejmuje pomiar ciśnienia bez obciążenia i wyładowania.
2. Badanie efektywności objętościowej: pomiar efektywności objętościowej w znamionowych warunkach pracy.
3Test mocy: obejmujący moc startową, moc znamionową i moc przeciążenia.
4. Badanie przeciążenia: określenie maksymalnego przemieszczenia pompy lub silnika hydraulicznego (wysoka prędkość), prędkości nominalnej, 110% ciśnienia znamionowego,lub maksymalne ciśnienie dla pracy trwającej 1 minutę lub krócej.
5. Badanie momentu obrotowego: obejmujące moment wejściowy pompy hydraulicznej i moment końcowy wału silnika hydraulicznego (badanie odwrotne).
6. Badanie wycieku zewnętrznego: podczas powyższych badań sprawdza się wyciek elementów uszczelniających.
7. Badania pomocnicze zaworów hydraulicznych i cylindrów hydraulicznych itp.

Funkcje i parametry stanowiska badawczego są następujące:

1. Tryb napędowy: napędzany silnikiem, o mocy 110 kW + 22 kW + 22 kW + 0,75 kW.
2. Tryb prędkości: regulacja częstotliwości w zakresie od 0 do 3000 r/min.
3Tryb obciążenia: zawór proporcjonalny komputerowy umożliwia obciążenie dwukierunkowe do 40 MPa, co umożliwia testowanie pomp dupleks.
4Maksymalny przepływ: ≤ 500L/min. Maksymalny przepływ systemu pomocniczego niskiego ciśnienia wynosi ≤ 330L/min.
5Maksymalne ciśnienie systemu pomocniczego: 35 MPa.
6Maksymalny przepływ systemu pomocniczego wysokiego ciśnienia wynosi 34 l/min. Maksymalne ciśnienie systemu pomocniczego wynosi 31,5 MPa.
7Zakres temperatury ławki badawczej: w zakresie 0 - 60oC.
8Jest wyposażony w chłodzący się powietrzem chłodniak.
9Wymagania energetyczne: AC380V 300A.
10- Czujniki i zasilacz: DC24V.
11Komputer automatycznie generuje raporty z badań, krzywe, pozyskuje dane i umożliwia wydrukowanie.
12. Tryb wyświetlania: zapewnia cyfrowy wyświetlacz prędkości, przepływu, ciśnienia i momentu obrotowego.
13. Komponenty testowe: Główne testy są na otwartych pompach hydraulicznych, podwójnych pompach otwartych, zamkniętych pompach i silnikach hydraulicznych o dużej prędkości.itd..
14Jest zdolny do testowania zarówno obrotu w kierunku wskazówek wskazówek zegara, jak i w kierunku przeciwnym.
15Jest wyposażony w filtr oleju do recyklingu oleju wyciekłego.
16Wyposażony jest w 4-stopniowy filtr z funkcją alarmową.
17Pojemność zbiornika oleju: zgodnie z życzeniem klienta.
18Dostawca odpowiada za montaż i uruchomienie urządzeń.

Aby uzyskać więcej informacji, prosimy o kontakt.
