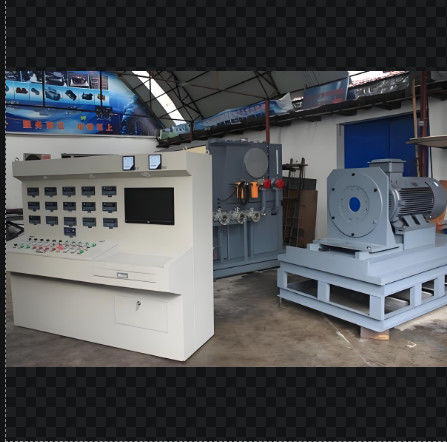

Kompleksowe stanowisko badawcze napraw pomp hydraulicznych

Kompleksowa hydrauliczna próba

do naprawy lub produkcji pompy/silnika/cylindru,

Badanie pomp hydraulicznych (otwarte, zamknięte, podwójnie otwarte pompy), silników hydraulicznych (wysokiej prędkości) oraz pomocniczych cylindrów i zaworów hydraulicznych.

II. , Przedmioty badawcze:

1, badanie przemieszczenia: ciśnienie bez obciążenia, pomiar rozładowania.

2, badanie sprawności objętościowej: sprawność pomiaru objętości w znamionowych warunkach pracy,

3, badanie mocy: moc uruchomienia, moc znamionowa, moc przeciążenia.

4, badanie przeciążenia: maksymalne przesunięcie pompy lub silnika hydraulicznego (wysoka prędkość), prędkość nominalna, ciśnienie nominalne 110% lub maksymalne ciśnienie pracy przez 1 minutę lub krócej.

5, badanie momentu obrotowego: moment wejściowy pompy hydraulicznej, moment końcowy wału silnika hydraulicznego (badanie odwrotne)

6, badanie wycieku zewnętrznego: w badaniu powyżej sprawdzać wyciek części uszczelniających.

7, Badanie pomocnicze dla zaworu hydraulicznego i cylindra hydraulicznego itp.


III. Funkcja i parametry stanowiska badawczego

1, tryb napędu: napęd silnikowy, moc 110kw+22KW+22KW+0,75KW

2, tryb prędkości: regulacja częstotliwości 0-3000r/min.

3, tryb obciążenia: komputera proporcjonalny zawór odciągający podwójne obciążenie 40MPa.

4, maksymalny przepływ: <= 500 l/min

Maksymalny przepływ systemu pomocniczego niskiego ciśnienia <= 330L/min 5,
maksymalny system pomocniczy ciśnienia: 35MPa

6Maksymalny przepływ systemu pomocniczego wysokiego ciśnienia 34L/min,
maksymalny system pomocniczy ciśnienia: 31,5 MPa

7, zakres temperatury na stanowisku badawczym: 0-60oC

8, z chłodzącym powietrzem grzejnikiem

9, wymagania dotyczące mocy: AC380V 300A

10, czujniki i zasilacz sterowania: DC24V

11, komputer automatycznie generuje sprawozdania z badań, krzywe, zbieranie danych i wydrukowanie.

12, tryb wyświetlania: cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego.
Zaopatrzenie w ropę: samozapracowywanie i przymusowa podaż ropy.

13, komponenty badawcze: głównie badania otwartej pompy hydraulicznej, podwójnej pompy otwartej, pompy zamkniętej, silnika hydraulicznego dużych prędkości.

14, zdolne do testowania zarówno obrotu w kierunku wskazówek zegara, jak i obrotu w kierunku przeciwnym;

15, z filtrem oleju do recyklingu oleju wyciekłego

16, filtr 4-stopniowy z funkcją alarmową.

17Objętość zbiornika oleju: według żądania klienta

18, dostawca odpowiada za montaż i uruchomienie urządzeń

Przykład konfiguracji

/ Aby uzyskać więcej informacji, / prosimy o kontakt.
