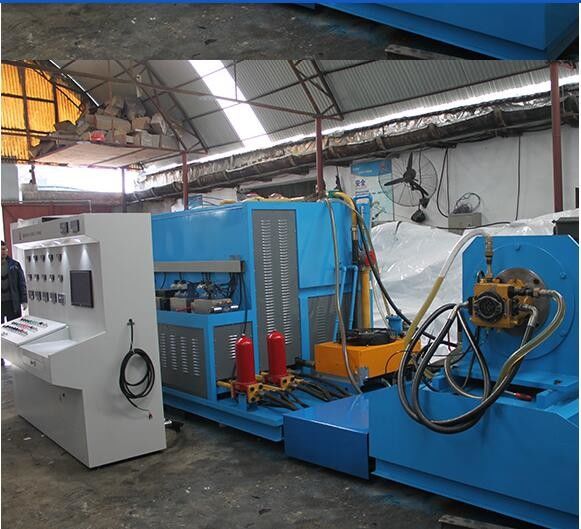

Niezawodne urządzenia do badania pomp hydraulicznych do naprawy maszyn budowlanych



Wykorzystanie urządzeń do pomiaru temperatury

Krótkie wprowadzenie

Kompleksowy zestaw badawczy hydrauliczny to specjalistyczny sprzęt stosowany do testowania i oceny elementów hydraulicznych w przedsiębiorstwach konserwacyjnych.System wybiera wysokiej jakości komponenty i akcesoria hydrauliczne i elektryczne z kraju i zagranicy, posiada charakterystykę kompaktowej konstrukcji, niezawodnej jakości, rozsądnej konstrukcji, łatwej obsługi i konserwacji,

System hydrauliczny tego stanowiska badawczego ma zamkniętą strukturę zbiornika oleju, co pozwala mu pracować w zakurzonym otoczeniu.należy zwrócić uwagę na regularne czyszczenie pyłu na sprzęcie hydraulicznym podczas użytkowania, aby zapewnić dobrą rozpraszanie ciepła i czystość oleju w systemie hydraulicznym.




Cechy strukturalne
Urządzenie to wykorzystuje silnik elektryczny jako układ napędowy całego stanowiska badawczego i jest wyposażone w dwa silniki pompy olejowej jako pomocnicze systemy zasilania paliwem stanowiska badawczego.Stół badawczy jest podzielony na cztery części:: zbiorniki paliwowe z grupą zaworów jednostki stacji energetycznej pompy; jednostki badawczej pompy; jednostki badawczej silnika; jednostki sterującej.i łatwa instalacja.
Przyjmuje zintegrowaną konstrukcję bloku obwodu olejowego, system ma charakterystykę niskiego wycieku, kompaktowej struktury, łatwego demontażu i montażu.
Obwód oleju wyjściowego jest uporządkowany i wyraźny, co ułatwia obsługę i instalację.


Główne parametry:
Moc: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0,75 = 187 kW
Maksymalne ciśnienie: 35 MP;
Główny przepływ systemu: 550L+550L
Prędkość pompy hydraulicznej: 0-1500 r/min
Konfiguracja funkcjonalna i parametry stanowiska badawczego:
Funkcja: kompleksowy hydrauliczny zestaw badawczy może testować następujące elementy:
Główne badania: pompy hydrauliczne pojedyncze i podwójne; pompy hydrauliczne otwarte i zamknięte; silnik hydrauliczny ośny dużych prędkości itp.
Tryb napędowy: moc wyjściowa silnika elektrycznego 160 kW; prędkość obrotowa 0-1500 r/min
Sposób załadunku:
1) Obciążenie pompy: zawór odciągający proporcjonalny podwójny odległy ciśnienie obciążenia maksymalnie 35Mpa
2) Obciążenie silnika: silnik obciążający (używany w tym czasie jako warunek pracy pompy) obciążający badany silnik (mierzący moment obrotowy, prędkość itp. na wałku skrętu).
Metoda podawania oleju: podawanie oleju do pompy olejowej niskiego ciśnienia: 350 l/min 0-3MPa oraz podawanie oleju do samodzielnego odgrzewania są dostępne;
Olej pomocniczy pilota: 15L/min 0-4Mpa
Tryb wyświetlania:

Urządzenie i komputer mogą jednocześnie wyświetlać:
1cyfrowy wyświetlacz przepływu, temperatury, prędkości i momentu obrotowego;
2. Ciśnienie jest wyświetlane przez mechaniczny manometr ciśnienia (komputer odczytuje sygnał czujnika ciśnienia);
Poziom płynu jest bezpośrednio wyświetlany przez miernik poziomu;
3. zablokowanie filtra spowodowane alarmem na czerwone światło;
4Wszystkie dane wyświetlane na ekranie LCD komputera, w tym tabele danych i wykresy krzywych.
Oczyszczanie oleju:Filtruj olej wchodzący i wychodzący z zbiornika paliwa.
W celu odzyskania oleju w zbiorniku oleju na platformie recyklingu jest zapewniony dodatkowy filtr oleju.
Środowisko pracy: ISOVG32 # olej hydrauliczny
Pojemność zbiornika paliwa: 1500L, rzeczywiste tankowanie 1300L
Pompa łączy cztery zestawy wielofunkcyjnych flans i powiązanych z nimi złączeń, a do obróbki obudowy wału łączonego wykorzystuje się jeden półukończony wał łączny.


Sprawdzane przedmioty
Badanie kontroli przemieszczenia: brak ciśnienia obciążenia, pomiar przemieszczenia.
Badanie sprawności objętościowej: pomiar sprawności objętościowej w znamionowych warunkach pracy.
Badanie przeciążenia: maksymalne przemieszczenie, prędkość nominalna,i ciśnienie znamionowe pompy hydraulicznej należy uruchamiać przez mniej niż 1 minutę przy 110% lub ciśnieniu maksymalnym (w zależności od mocy badanej części).
Wyciek zewnętrzny: w badaniu powyżej sprawdzać sytuację wycieku części uszczelniającej.
Dokładność badania: (1) Ciśnienie: dokładność ± 0,1%, zakres pomiarów 0-35Mpa
(2) Przepływ: dokładność ± 0,5%, zakres pomiarów 5-400L/min
(3) Prędkość: dokładność ± 0,5%, zakres pomiarów 0-2200 r/min
(4) Temperatura: dokładność ± 1 °C, zakres pomiarów -20-100 °C



Metoda badania
Badanie pompy hydraulicznej: Główny silnik napędowy napędza badany filtr pompy do wydobycia środka z zbiornika oleju hydraulicznego w celu zakończenia działania roboczego.Obciążenie ciśnieniem zwiększa się lub zmniejsza się poprzez proporcjonalny zawór odciągający przy roboczym wlotzie oleju w badanej pompie. (pompa o zamkniętym obwodzie wymaga włączenia pompy olejowej pomocniczej)
Badanie aksyjne silnika hydraulicznego dużych prędkości: przeprowadzenie badania stanu pompy z tą samą pompą (pompowanie oleju pomocniczego musi być włączone)
Silnik hydrauliczny dużych prędkości z funkcją zaworu równowagi: badany silnik jest poddawany badaniu obciążenia końca wału przez silnik obciążający (używany w tym momencie jako warunek pracy pompy).


Inne dane
Maksymalny przepływ systemu wynosi ≤ 550L/min * dwa kanały
Maksymalny przepływ systemu pomocniczego niskiego ciśnienia wynosi ≤ 350L/min, a maksymalne ciśnienie

system pomocniczy niskiego ciśnienia wynosi 0,6-3Mpa.

Maksymalny przepływ układu pilotażowego wynosi ≤ 15 l/min, a maksymalne ciśnienie układu pomocniczego pilotażowego wynosi 0-4 Mpa.

Zakres temperatur środowiska pracy urządzenia: -10-60 °C

Wymóg mocy urządzenia: AC380V 400A

Zasilanie czujnika i sterowania: DC24V

Komputer automatycznie generuje raporty eksperymentalne, wykresy krzywych, zbieranie danych i wydrukowanie wyników.

Tryb wyświetlania: cyfrowy wyświetlacz prędkości, przepływu, temperatury i momentu obrotowego.

Komponenty badane: głównie otwarte pompy hydrauliczne, pompy podwójnie otwarte, pompy zamknięte, silniki hydrauliczne dużych prędkości itp.

Obrót w kierunku wskazywania wskazówek zegara, obrót w kierunku przeciwnym do wskazówek zegara; może być badany

Zainstalowałem jeden wózek z filtrem oleju do odzyskiwania oleju.

Główna konfiguracja
1 silnik elektryczny 160kw 1 zestaw
2 grzejniki 450L/Min 2 jednostki
3 silniki pomocnicze 22kw 1 zestaw
4 silniki elektryczne 2,2 kW 1 zestaw
5 szaf dystrybucyjnych 187kw 1 zestaw
6 ciężarówek z filtrami oleju 0,75kw (LUC/40) 1 zestaw
7 zaworów przelotowych, 5 głównych zaworów przelotowych, 5 dalekich zaworów przelotowych, łącznie 10 zaworów
8 części jednokierunkowego zaworu i 8 części zaworu rurowego
9 zaworów kierunkowych, 2 sztuki
10 filtrów zwrotnych oleju, 2 sztuki
11 filtrów do wysypania oleju 2 sztuki
12 filtrów powietrza 1 sztukę
13 wyświetlacz poziomu płynu YWZ/400T 1 sztuk
14 zintegrowanych bloków Shandong Huayi Hydraulic
15 zbiorników paliwa i dodatkowych rurociągów, Shandong Huayi Hydraulic 1 zestaw
16 czujników przepływu, 50, 25, w sumie 3 zestawy
17 cyfrowych wyświetlaczy, 6 sztuk
Jeden konwerter częstotliwości 160 kW 18
19 pomp hydraulicznych 45V75A C310, łącznie 2 jednostki
20 silników szybkiego ładowania A2FM250 1 zestaw
21 zaworów wysysających olej, 2 sztuki
Jeden zestaw 22 hydraulicznych węży
Jeden 23 metr momentu obrotowego
24 czujnik temperatury PT100 1
25 czujnik prędkości NJK 1
26 czujników ciśnienia, 3 sztuk
27Siemens PLC 1 jednostka
28 mierników ciśnienia mechanicznych, 6 sztuk
29 elementy elektryczne, w tym kontaktory, przekaźniki, przełączniki powietrza, transformatory, przełączniki zasilania itp.
30 modułów Siemens (4 wejścia analogowe) 3 jednostki
31 komputerów przemysłowych 1
32 transformatory prądu, po 1 woltmetrze
Drukarka 33 HP 1 jednostka
34 oprawy oświetleniowe, 4 światła
35 monitor 1 jednostka
