Szczegóły produktu
Miejsce pochodzenia: Prowincja Shandong w Chinach
Nazwa handlowa: YiZhi
Orzecznictwo: CE / ISO
Numer modelu: YST380
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: USD 20000--60000
Szczegóły pakowania: Film
Czas dostawy: 50 dni
Zasady płatności: T/T
Możliwość Supply: 1 jednostka na 50 dni

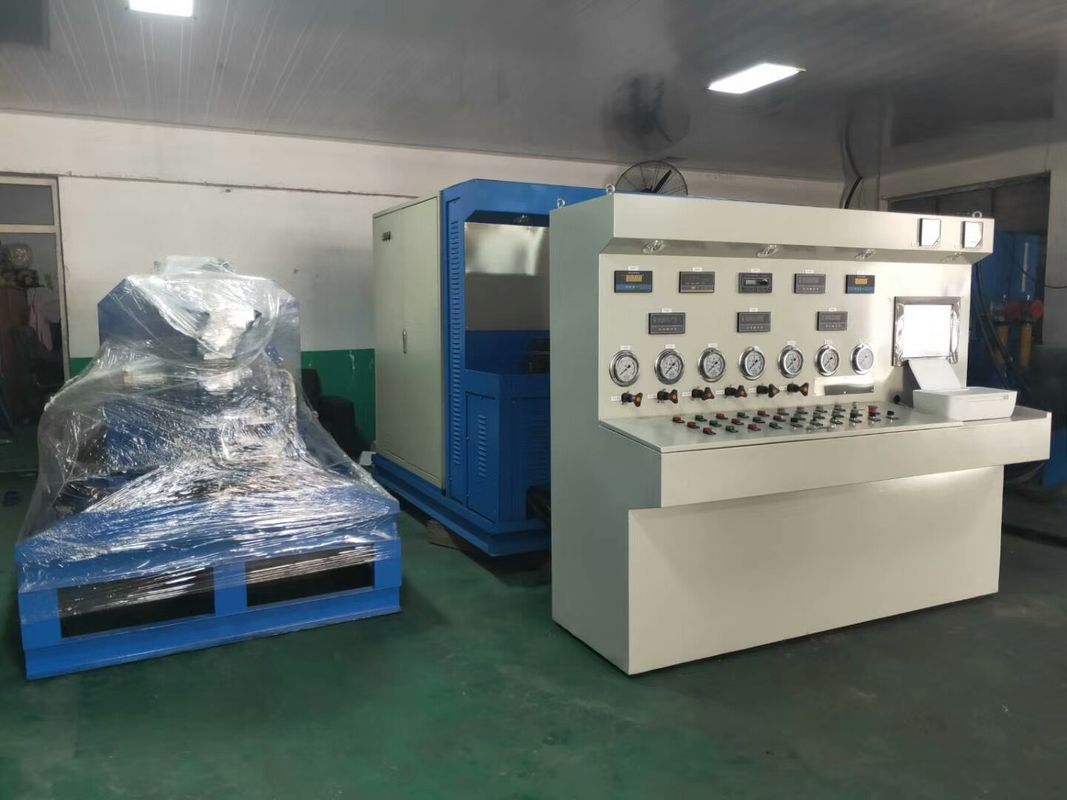

Nazwa produktu: |
Stanowisko testowe pompy hydraulicznej |
Moc napędowa: |
75-160 kW |
Celem: |
Do naprawy pomp i silników hydraulicznych |
Prędkość obrotowa: |
0-3000 obr./min poprzez sterowanie częstotliwością |
Obciążenie ciśnieniowe: |
31 MPa--42 MPa |
PRZEPŁYW: |
≦ 500 l/min |
Tryb wyświetlania: |
cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego. Dopływ oleju: samozasysając |
Dostawa oleju:: |
Samozasysające i wymuszone doprowadzanie oleju. |
Metoda chłodzenia: |
Chłodnica chłodzona powietrzem |
Ochrona przed nagłym zatrzymaniem: |
- Tak, proszę. |
Gwarancja: |
1 rok |
Drukowanie raportu z testu: |
- Tak, proszę. |
Nazwa produktu: |
Stanowisko testowe pompy hydraulicznej |
Moc napędowa: |
75-160 kW |
Celem: |
Do naprawy pomp i silników hydraulicznych |
Prędkość obrotowa: |
0-3000 obr./min poprzez sterowanie częstotliwością |
Obciążenie ciśnieniowe: |
31 MPa--42 MPa |
PRZEPŁYW: |
≦ 500 l/min |
Tryb wyświetlania: |
cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego. Dopływ oleju: samozasysając |
Dostawa oleju:: |
Samozasysające i wymuszone doprowadzanie oleju. |
Metoda chłodzenia: |
Chłodnica chłodzona powietrzem |
Ochrona przed nagłym zatrzymaniem: |
- Tak, proszę. |
Gwarancja: |
1 rok |
Drukowanie raportu z testu: |
- Tak, proszę. |
Główny parametr
Moc: 160 kW + 5,5 kW + 5,5 kW + 1,5 kW + 1,5 + 0,8 + 0,75 = 175,55 kW
Maksymalne ciśnienie: 35Mpa
Przepływ systemu głównego: 400L+400L+200L
Prędkość pompy hydraulicznej: 0-1500 r/min (Zaleca się 1000 r/min)
Metoda badania
Badanie pompy hydraulicznej:główny silnik napędowy napędza badaną pompę do wchłaniania środka z zbiornika oleju hydraulicznego przez filtr z blokowaniem alarmu ciśnienia ujemnego w celu zakończenia działania roboczego, a obciążenie ciśnieniem jest zwiększane lub zmniejszane przez proporcjonalny zawór przepływowy przy roboczym węźle oleju badanej pompy.(pompę olejową pomocniczą należy uruchomić dla pompy zamkniętego obwodu)
Badanie osiowego silnika hydraulicznego dużych prędkości: metoda badawcza jest taka sama jak w przypadku prób pomp. (muszą być uruchomione pompy olejowe pomocnicze)
Maksymalny przepływ systemu pomocniczego niskiego ciśnienia wynosi ≤ 350L / min, a maksymalne ciśnienie systemu pomocniczego niskiego ciśnienia wynosi 3Mpa
Maksymalny przepływ układu pilotażowego wynosi ≤ 15L/min, a maksymalne ciśnienie układu pomocniczego pilota jest 4MPa
Zakres temperatury roboczej urządzenia: 0-60 °C
Wymagania dotyczące mocy urządzenia: AC380V 250A
Zasilanie czujnika i sterowania: DC24V
Komputer automatycznie generuje raporty z badań, krzywe, zbieranie danych i drukuje je.
Można testować obrót w kierunku wskazówek wskazówek zegara i obrót w kierunku przeciwwskazań zegara
Jeden wózek z filtrem oleju jest wyposażony w urządzenie do odzyskiwania przecieku oleju.
Pojemność zbiornika oleju: 1500 l
Tryb chłodzenia: chłodzenie powietrzem;
Przedmioty testowe
1,DBadanie przeniesienia:badanie ciśnienia bez obciążenia, badanie przemieszczenia
2,Badaniewydajność objętościowa: efektywność objętościowa w znamionowych warunkach pracy,
3.Oprzeładowaniet: maksymalny przemieszczenie pompy lub silnika hydraulicznego (wysoka prędkość), prędkość nominalna, działające przez 1 minutę lub krócej pod ciśnieniem znamionowym lub pod ciśnieniem maksymalnym
4.EzewnętrzneWyciek badanie: w badaniu powyżej sprawdzać wyciek części uszczelniających.
Dokładność badań
(1) Ciśnienie: dokładność ± 0,1%, zakres pomiarów 0-35mpa (część 31,5Mpa)
(2) Przepływ: dokładność ± 0,5%, zakres pomiarowy 5-400 l / min
(3) Prędkość: dokładność ± 0,5%, zakres pomiarowy 0-1500 r / min
(4) Temperatura: dokładność ± 1 °C, zakres pomiaru - 20-100 °C
