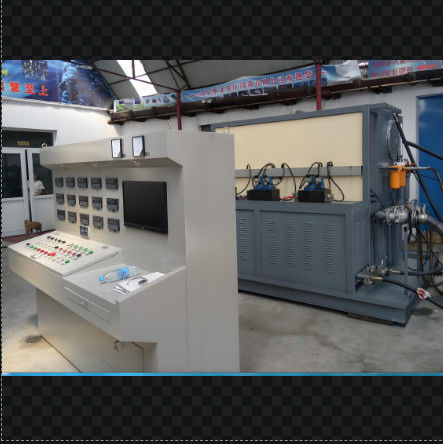

Energooszczędne cyfrowe stanowisko badawcze silnika hydraulicznego skomputeryzowane

Stand testowy pompy hydraulicznej

Specyfikacja

I. Wymagania funkcjonalne: Właściwy do badania głównie pomp hydraulicznych (pompy otwarte, pompy zamknięte, pompy podwójnie otwarte) oraz silników dużych prędkości, które mają być badane.silniki hydrauliczne o niskiej prędkości mogą być testowane w prosty sposób.

Komputer znajdujący się na stanowisku badawczym zbiera i rejestruje dane badania pompy hydraulicznej i silnika hydraulicznego, tworząc następnie krzywe wyświetlania i drukując sprawozdania z badań.

II.
Elementy badawcze:

1. Badanie przemieszczenia: składa się z badania ciśnienia bez obciążenia i badania przemieszczenia.
2. Badanie wydajności objętościowej: pomiar wydajności objętościowej w znamionowych warunkach pracy.
3Badanie przeciążenia: obejmuje maksymalne przesunięcie pompy lub silnika hydraulicznego (w dużej prędkości), prędkość nominalną i działanie przez 1 minutę lub krócej pod ciśnieniem znamionowym lub maksymalnym ciśnieniem.
4. Badanie wycieku zewnętrznego: podczas powyższego badania należy sprawdzić wyciek części uszczelniających.
5Pomoc w testowaniu zaworów hydraulicznych, cylindrów hydraulicznych itp.

III. Funkcja i parametry stanowiska badawczego

1Tryb jazdy: napędzany silnikiem elektrycznym, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Tryb regulacji prędkości: sterowany przez przetwornik częstotliwości, 100 - 3000 r/min.
3. Tryb ładowania: ładowanie trójstronne, poprzez ręczny zawór odciągający, 38Mpa + 38Mpa + 31,5Mpa. Można testować trzy pompy.
4. Wypływ oleju z stanowiska badawczego do pompy testowanej: zarówno samodzielne, jak i przymusowe.
5. Co można przetestować? Na stanowisku testowym badane są głównie otwarte pompy hydrauliczne, pompy otwarte w tandemie, pompy zamknięte i silniki hydrauliczne o dużej prędkości.przeprowadza badania pomocnicze na zaworach hydraulicznych i cylindrach hydraulicznych, itp.
6. Stół badawczy jest zdolny do testowania pomp obrotowych zarówno w kierunku ruchu wskazówek zegara, jak i w kierunku obrotowym.
7- Kładka badawcza może generować i drukować raporty z badań.
8. Stół badawczy wyposażony jest w urządzenia filtracyjne do odzyskiwania oleju wyciekłego.
9Pojemność zbiornika oleju: 1200 l
10Olej wprowadzany i wyprowadzany jest filtrowany za pomocą funkcji alarmowej.
11. Sposób chłodzenia: chłodzący radiator powietrza
12Maksymalny przepływ systemu: ≤ 380L/min + 380L/min + 150L/min
13Maksymalny przepływ systemu wspomagającego niskiego ciśnienia: ≤ 70L/min. Ciśnienie systemu wspomagającego niskiego ciśnienia: 3Mpa
14Maksymalny przepływ systemu wspomagającego wysokiego ciśnienia: ≤ 15L/min. Ciśnienie systemu wspomagającego wysokiego ciśnienia: 31,5 Mpa
15System kierowania: 2 pompy i 4 drogi
