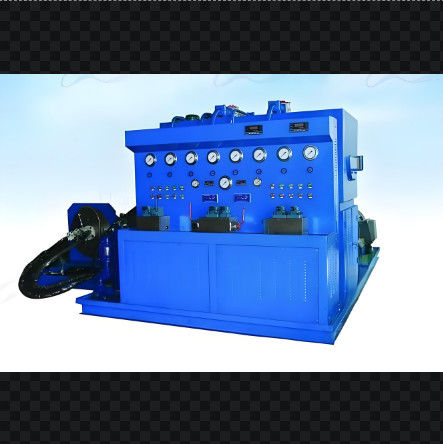

31 Mpa hydrauliczne stanowisko badawcze z przepływem 500L/min automatycznie

Elementy badawcze:

1Badanie przemieszczenia: pomiar ciśnienia i rozładowania w stanie braku obciążenia.
2Badanie wydajności objętościowej: W celu określenia wydajności objętościowej w znamionowych warunkach pracy.
3Badanie mocy: uwzględnia się moc uruchomienia, moc nominalną i moc przeciążenia.
4Badanie przeciążenia: maksymalne przesunięcie pompy lub silnika hydraulicznego (w dużej prędkości), prędkość nominalna, 110% ciśnienia znamionowego lub maksymalne ciśnienie do pracy przez 1 minutę lub krócej.
5. Badanie momentu obrotowego: obejmuje moment wejściowy pompy hydraulicznej i moment końcowy wału silnika hydraulicznego (badanie odwrotne)
6. Badanie wycieku zewnętrznego: podczas powyższych badań należy sprawdzić wyciek części uszczelniających.
7. Badania pomocnicze zaworów hydraulicznych i cylindrów hydraulicznych itp.

IV. Funkcja i parametry stanowiska badawczego

1Tryb napędowy: napędzany silnikiem o mocy 110 kW + 22 kW + 22 kW + 0,75 kW
2Tryb prędkości: regulacja częstotliwości w zakresie 0-3000 obrotów/min.
3. Tryb obciążenia: zawór proporcjonalny komputerowy do obciążenia dwukierunkowego do 40 MPa.
4Maksymalny przepływ: ≤ 500 l/min. Maksymalny przepływ systemu pomocniczego niskiego ciśnienia ≤ 330 l/min.
5Maksymalne ciśnienie systemu pomocniczego: 35 MPa
6Maksymalny przepływ systemu pomocniczego wysokiego ciśnienia 34 l/min, maksymalne ciśnienie systemu pomocniczego: 31,5 MPa
7Zakres temperatury na stanowisku badawczym: 0 - 60°C
8Średnia temperatura z naturalnym chłodzeniem.
9Wymagania dotyczące mocy: AC380V 300A
10. Czujniki i zasilacze sterowania: DC24V
11Komputer automatycznie generuje sprawozdania z badań, krzywe i zbieranie danych.
