szeroki zakres ciśnienia hydrauliczne próby ławki dla pomp hydraulicznych

Kompleksowa hydrauliczna próba

do naprawy lub produkcji pompy/silnika/cylindru,

Badanie pomp hydraulicznych (otwarte, zamknięte, podwójnie otwarte pompy), silników hydraulicznych (wysokiej prędkości) oraz pomocniczych cylindrów i zaworów hydraulicznych.

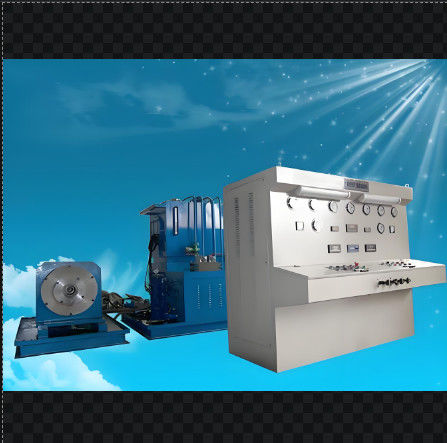

Szczegółowy opis stanowiska badawczego pompy hydraulicznej

Podstawa badawcza pompy hydraulicznej jest zaawansowanym urządzeniem zaprojektowanym do oceny wydajności, niezawodności i wydajności pomp hydraulicznych.Ta ławka służy jako kluczowe narzędzie dla producentówPoniżej przedstawiono szczegółowy opis stanowiska badawczego pompy hydraulicznej i jej komponentów.
Przegląd stanowiska badawczego pompy hydraulicznej

Podstawa badawcza pompy hydraulicznej jest kompleksowym systemem symulującym rzeczywiste warunki pracy w celu testowania pomp hydraulicznych w różnych scenariuszach.z silnikiem napędowym, próbna pompa, panel sterujący, system filtracji i urządzenia do pozyskiwania danych.

Kluczowe elementy próby pompy hydraulicznej

1. Silnik napędowy: silnik napędowy jest odpowiedzialny za napędzanie pompy poddawanej badaniu. Może to być silnik elektryczny lub silnik hydrauliczny, w zależności od konstrukcji stanowiska badawczego.Silnik jest w stanie regulować prędkość, aby symulować różne warunki pracy, zazwyczaj w zakresie od 0 do 3000 obr./min.

2. Pompy poddawane badaniom: stanowisko badawcze jest zaprojektowane tak, aby pompować różnego rodzaju pompy hydrauliczne, takie jak pompy tłokowe, pompy biegów, pompy łopatowe i silniki tłokowe.Pompa jest mocno zamontowana na stanowisku badawczym, umożliwiając łatwą instalację i usuwanie.

3Panel sterowania: Panel sterowania jest centralnym węzłem obsługi stanowiska testowego.Panel sterujący umożliwia operatorom regulację prędkości obrotowej silnika, ustawić limity ciśnienia i monitorować proces badania.

4. System filtracji: W skład stanowiska badawczego wchodzi precyzyjny system filtracji, który zapewnia, że płyn hydrauliczny pozostaje czysty podczas badania.filtr ciśnieniowy, oraz filtr zwrotny, o dokładności filtracji do 20 μm lub lepszej.

5. Sprzęt pozyskiwania danych: stanowisko testowe wyposażone jest w czujniki i skomputeryzowany system pozyskiwania danych do rejestrowania i analizy danych testowych.i zużycie energii są monitorowane w czasie rzeczywistym.

Cechy i funkcje stanowiska badawczego pompy hydraulicznej

- Bezkrokowa regulacja prędkości: zestaw badawczy umożliwia ciągłą regulację prędkości silnika napędowego, umożliwiając operatorom testowanie pompy w różnych warunkach pracy.

- szeroki zakres ciśnienia: stanowisko badawcze może działać w szerokim zakresie ciśnienia, zwykle od 31 do 42 Mpa, w celu symulacji różnych środowisk pracy.

- Wysokiej precyzji pomiarów: włączenie cyfrowych liczników i mierników zapewnia dokładne i niezawodne pomiary parametrów badań.

- Komputeryzowana obsługa: zintegrowany system komputerowy umożliwia zaawansowaną analizę danych, raportowanie i monitorowanie wyników badań w czasie rzeczywistym.

- Bezpieczeństwo certyfikowane CE: stanowisko testowe spełnia europejskie normy bezpieczeństwa i wydajności, zapewniając bezpieczne środowisko testowe.
Podsumowując, stanowisko badawcze pompy hydraulicznej jest niezbędnym narzędziem do oceny wydajności i niezawodności pomp hydraulicznych.Jego zaawansowane cechy i precyzyjne możliwości sterowania sprawiają, że jest niezbędnym atutem dla producentów urządzeń hydraulicznych, specjalistów ds. konserwacji i naukowców.

II. , Przedmioty badawcze:

1, badanie przemieszczenia: ciśnienie bez obciążenia, pomiar rozładowania.

2, badanie sprawności objętościowej: sprawność pomiaru objętości w znamionowych warunkach pracy,

3, badanie mocy: moc uruchomienia, moc znamionowa, moc przeciążenia.

4, badanie przeciążenia: maksymalne przesunięcie pompy lub silnika hydraulicznego (wysoka prędkość), prędkość nominalna, ciśnienie nominalne 110% lub maksymalne ciśnienie pracy przez 1 minutę lub krócej.

5, badanie momentu obrotowego: moment wejściowy pompy hydraulicznej, moment końcowy wału silnika hydraulicznego (badanie odwrotne)

6, badanie wycieku zewnętrznego: w badaniu powyżej sprawdzać wyciek części uszczelniających.

7, Badanie pomocnicze dla zaworu hydraulicznego i cylindra hydraulicznego itp.


III. Funkcja i parametry stanowiska badawczego

1, tryb napędu: napęd silnikowy, moc 110kw+22KW+22KW+0,75KW

2, tryb prędkości: regulacja częstotliwości 0-3000r/min.

3, tryb obciążenia: komputera proporcjonalny zawór odciągający podwójne obciążenie 40MPa.

4, maksymalny przepływ: <= 500 l/min

Maksymalny przepływ systemu pomocniczego niskiego ciśnienia <= 330L/min 5,
maksymalny system pomocniczy ciśnienia: 35MPa

6Maksymalny przepływ systemu pomocniczego wysokiego ciśnienia 34L/min,
maksymalny system pomocniczy ciśnienia: 31,5 MPa

7, zakres temperatury na stanowisku badawczym: 0-60oC

8, z chłodzącym powietrzem grzejnikiem

9, wymagania dotyczące mocy: AC380V 300A

10, czujniki i zasilacz sterowania: DC24V

11, komputer automatycznie generuje sprawozdania z badań, krzywe, zbieranie danych i wydrukowanie.

12, tryb wyświetlania: cyfrowy wyświetlacz prędkości, przepływu, ciśnienia, momentu obrotowego.
Zaopatrzenie w ropę: samozapracowywanie i przymusowa podaż ropy.

13, komponenty badawcze: głównie badania otwartej pompy hydraulicznej, podwójnej pompy otwartej, pompy zamkniętej, silnika hydraulicznego dużych prędkości.

14, zdolne do testowania zarówno obrotu w kierunku wskazówek zegara, jak i obrotu w kierunku przeciwnym;

15, z filtrem oleju do recyklingu oleju wyciekłego

16, filtr 4-stopniowy z funkcją alarmową.

17Objętość zbiornika oleju: według żądania klienta

18, dostawca odpowiada za montaż i uruchomienie urządzeń

/ Aby uzyskać więcej informacji, / prosimy o kontakt.
