Kompleksowy tester pompy hydraulicznej z komputerem i drukowany raport z badań

Producent kompleksowych urządzeń do testowania pomp hydraulicznych

75 kw, 90 kw, 110 kw, 132 kw, 160 kw

z sprawozdaniem z badań komputerowych i drukowanych

do naprawy lub produkcji pompy hydraulicznej/silnika/cylindru,

1, Przegląd

1.1 Całkowity zestaw badawczy hydrauliczny to specjalny sprzęt stosowany do badań i oceny elementów hydraulicznych w zakładach konserwacji.System wybiera wysokiej jakości komponenty i akcesoria hydrauliczne i elektryczne w kraju i za granicąMa charakterystykę kompaktowej struktury, niezawodnej jakości, rozsądnej konstrukcji, łatwej obsługi i konserwacji.

1.2 Układ hydrauliczny łóżka badawczego ma zamkniętą konstrukcję zbiornika oleju, który może pracować w środowisku z pyłem,ale pył na sprzęcie hydraulicznym powinien być często czyszczony podczas użytkowania, aby zapewnić dobrą rozpraszanie ciepła i czystość oleju w układzie hydraulicznym.

2, cechy strukturalne i funkcjonalne

2. 1. ręczne zdalne ładowanie; wyświetlacz komputerowy; sterowanie zmienną częstotliwością i zmienną prędkością, krzywa testowa i drukowanie raportów.

2. 2 stanowisko badawcze może testować pompy hydrauliczne, zawory hydrauliczne, silniki hydrauliczne, zawory hydrauliczne, wycieki wewnętrzne cylindra, właściwości krzywej, badanie sterowania itp.

23. Określenie zintegrowanego bloku pętli olejowej sprawia, że system ma cechy mniejszego wycieku, kompaktowej struktury, łatwego rozbierania i montażu.

2.4 Przejście oleju jest uporządkowane i przejrzyste, łatwe w obsłudze i instalacji.

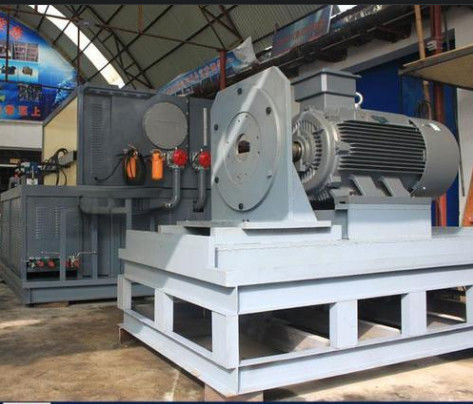

2Stacja badawcza jest podzielona na trzy części: główną stację pompową, platformę napędową z silnikiem elektrycznym i stację sterującą.

3,Główne parametry:

Nazwa sprzętu: hydrauliczna kompleksowa ławka badawcza yst-400w

3Główne wskaźniki techniczne:r 160 kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5-45mpa

przepływ głównego układu: 500L + 500L;

Główne ciśnienie systemu: 450 barów

Przepływ systemu sterowania wysokim ciśnieniem 0,5-30mpa wynosi 16L / min; maksymalne ciśnienie 35bar

Przepływ oleju zwrotnego wynosi 0-100L, a ciśnienie oleju zwrotnego wynosi 0,3MPa

Prędkość badania pompy hydraulicznej: 0 - 2200 r / min

Przepływ oleju zwrotnego: 100 l

TjestPozycje:

1,DBadanie przeniesienia:badanie ciśnienia bez obciążenia, badanie przemieszczenia

2,Badaniewydajność objętościowa: efektywność objętościowa w znamionowych warunkach pracy,

3.Oprzeładowaniet: maksymalny przemieszczenie pompy lub silnika hydraulicznego (wysoka prędkość obrotowa), prędkość nominalna, działające przez mniej niż 1 minutę pod ciśnieniem nominalnym 110% lub pod najwyższym ciśnieniem

4.EzewnętrzneWyciek badanie:, kontrola wycieków części uszczelniających w badaniach powyżej

5.Badanie pomocniczedo butli oleju hydraulicznego, silników i zaworów hydraulicznych o niskiej prędkości
